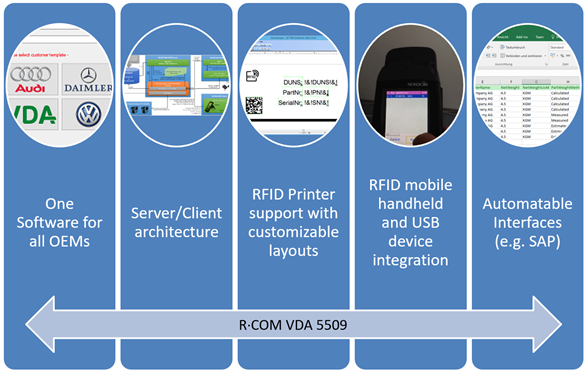

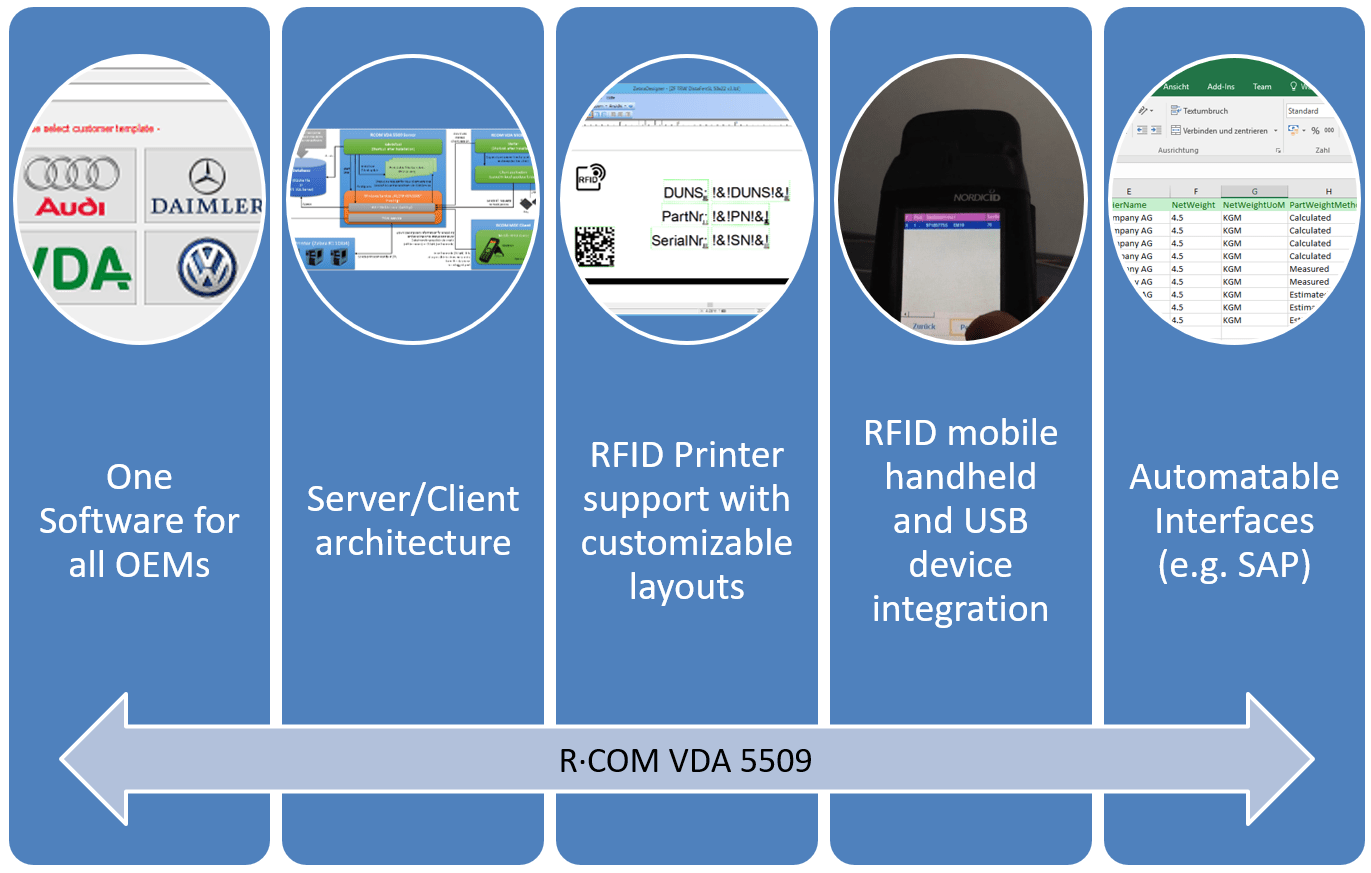

Eine Lösung für alle Anwendungsfälle

Bedingt durch die Historie als weltweit erster Systemlieferant für den gläsernen Prototypen und Ausweitung auf die Serienfertigung ist die Software RCOM VDA 5509 der Marktführer für Automobilzulieferer im Bereich RFID Bauteil-Tagging.


Von Anfang an war es uns wichtig, eine Lösung für alle Automotive Supplier zu erstellen - unabhängig vom anfragenden Automobilhersteller. Unsere Philosopie ist es, dass Sie nicht für jeden Kunden eine neue Software benötigen, sondern mit einer Lösung alle Anwendungsfälle, inkl. Vorserie und Serie, Bauteilerstellung bis zur automatisierten End-Of-Line Kontrolle am Band erschlagen können. Fokusieren Sie Ihre Energie auf das was Sie am besten können während wir uns um Kodierungsschemata, Barcodeinhalte, Druck- und Readeransteuerungen für Sie kümmern.

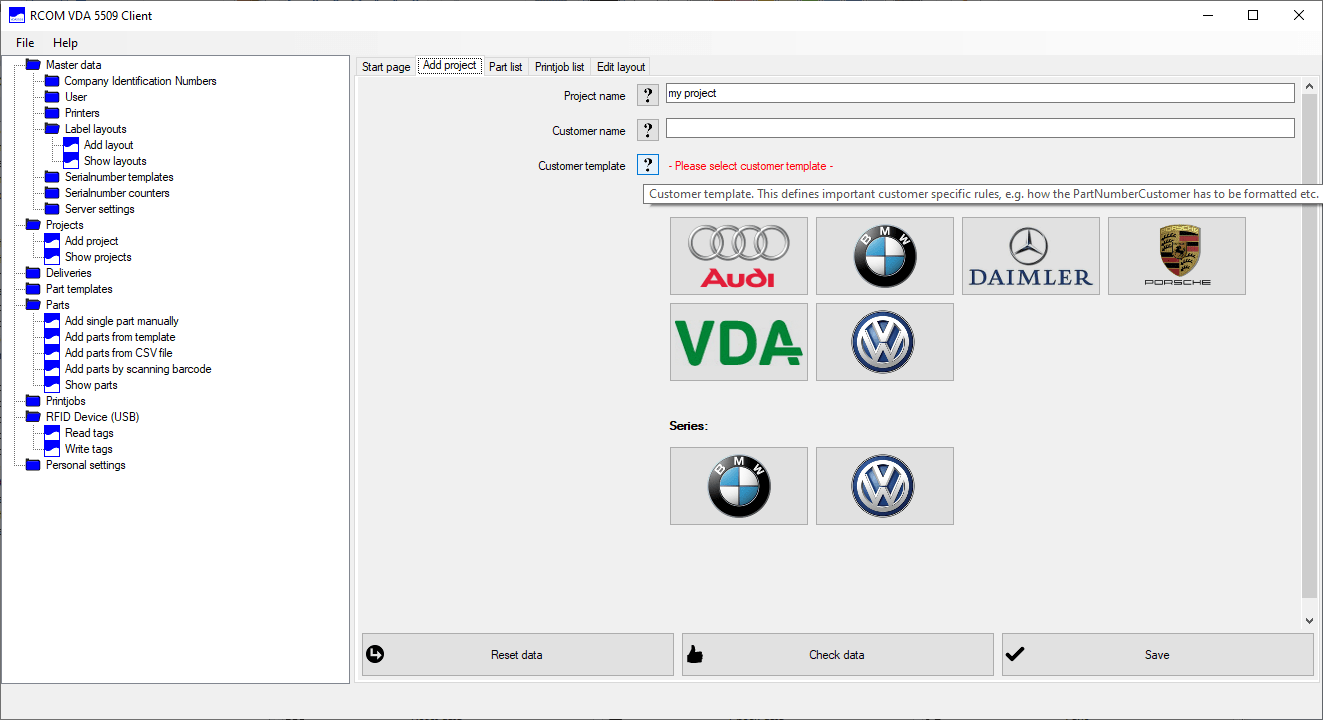

Support aller OEMs

Zur Einführung des gläsernen Prototypen wurde die Empfehlung 5509 des VDA publiziert, die die Basis für RFID Kodierungen in der Automobilindustrie gelegt hat. Hierdurch leitet sich auch der Name der Software ab. Jedoch halten sich nicht alle Hersteller oder werden sich nicht an VDA Vorgaben zukünftig halten, dennoch setzen wir mit der Software das Versprechen ab, sämtliche Kodierungen für RFID Bauteile zu integrieren. Daher erweitert sich die Software regelmäßig mit Updates. Das nimmt Ihnen auch die Arbeit und den Aufwand, wenn Sie sich selbst um jede Kodierungsbesonderheit in Zukunft selbständig kümmern müssten, ob in der SPS Programmierung, SAP Druckansteuerung oder anderen Schnittstellen - diese Problematik kann komplett durch RCOM VDA 5509 erledigt werden.


Unterstützte Normen: VDA 5509, VW01067, VW01064, BMW GS-91010

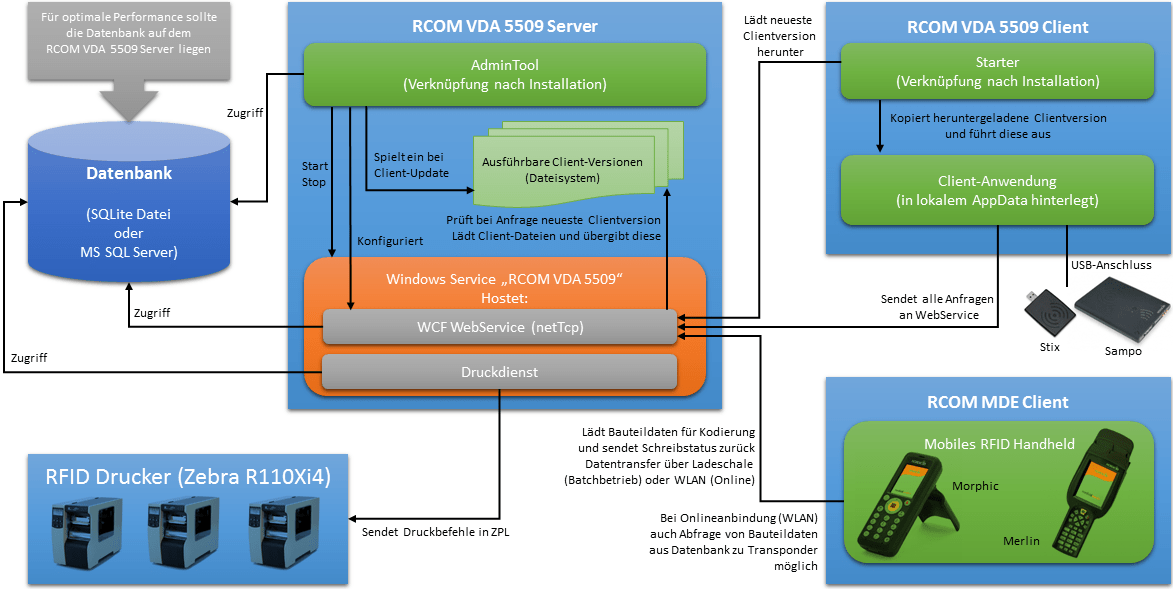

Systemarchitektur

Trotz den bescheidenen Anfängen mit einigen wenig Tausend RFID Bauteilen pro Zulieferer in der Prototypenphase wurde die Software direkt auf eine skalierbare Server/Client Architektur ausgelegt. Daten können in simplem Dateiformat oder aber auf einer MS SQL Server Datenbank abgelegt werden. Das System verfügt über eine Benutzer- und Rechteverwaltung, automatischem Updater, Druckwarteschlange, einem Parser für eigene Seriennummerngenerierung und Layoutdesign. Zudem automatisierbare Schnittstellen, Bauteilgenerierung nach OEM Regeln und Reader sowie Druckersupport. Das System ist auch mehrsprachig, wird mit englischen und deutschen Sprachtexten ausgeliefert, die Sie auch selbständig anpassen und erweitern können. Gerade durch die kürzliche Verbreitung in der Serie mit Multi-User Umgebungen ist dies für Konzerne mit verschiedenen Standorten relevant.

Kurzum: mit RCOM VDA 5509 erhalten Sie das mächtigste für diesen Einsatz in der Branche verfügbare Framework.

RFID Etikettendruck

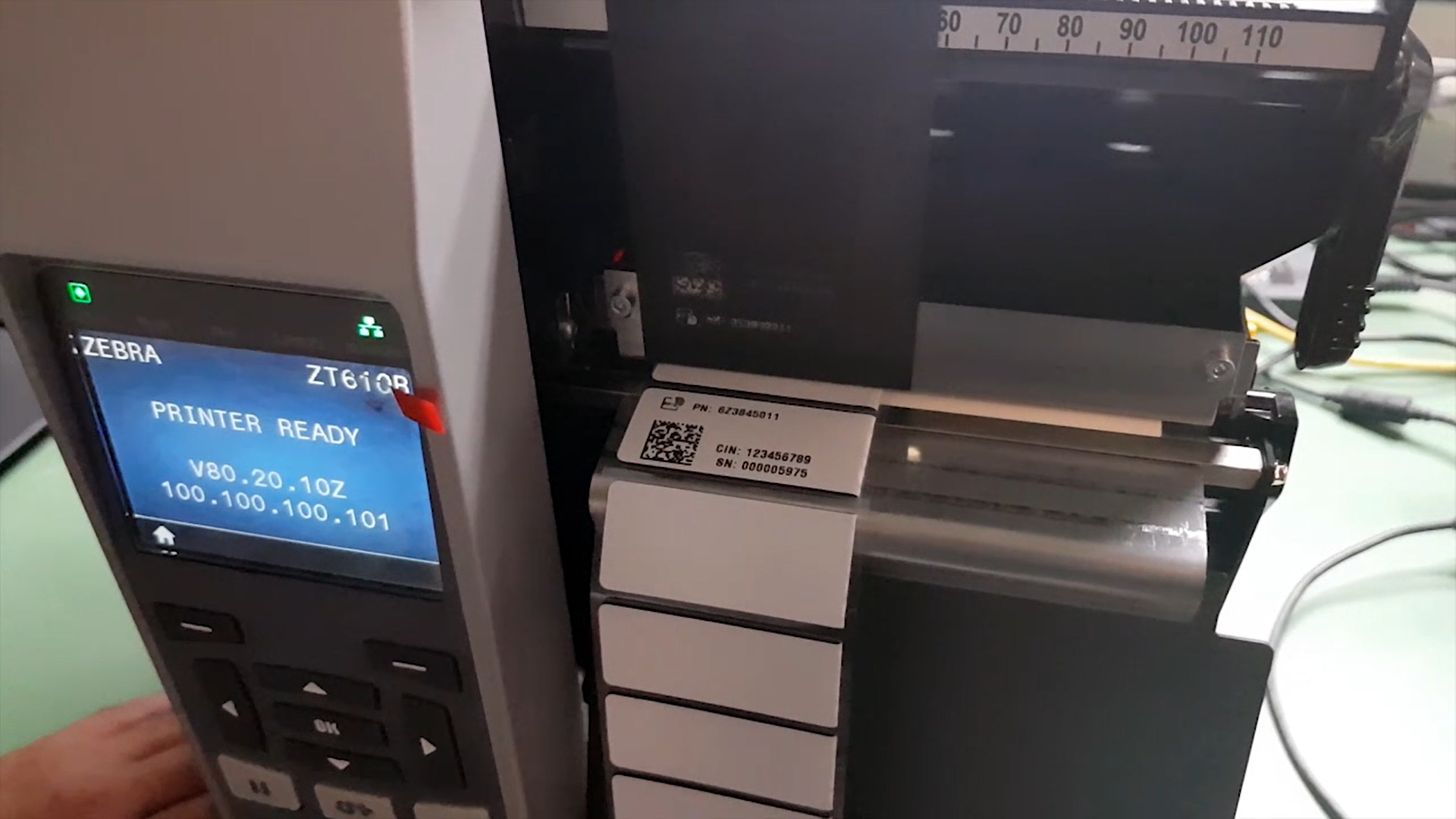

Natürlich möchten Sie nicht jeden RFID Chip einzeln manuell beschreiben, daher ist ein RFID Drucker für die meisten Zulieferer die wichtigste Komponente. Dieser kodiert und bedruckt das RFID Etikett in einem Schritt und prüft die RFID Kodierung dabei gleichzeitig. RFID Etiketten, die auf metallische Oberflächen angebracht werden können (sogenannte On-Metal Labels), sind normalerweise zu dick für RFID Drucker. Daher haben wir in Absprache mit Zebra die Modelle R110Xi4 und ZT610R so modifiziert, dass diese in der Lage sind, alle uns bekannten On-Metal Labels zu bedrucken. Dies ist weltweit einmalig und nur über Data Elektronik beziehbar.


Sollten Ihre Stückzahlen gering und der Bedarf immer nur sporadisch und planbar sein, können wir Ihnen auch bedruckte und kodierte RFID Etiketten liefern. Gerade in der Prototypenphase und Vorserie bei geringen Stückzahlen kann dies eine kosteneffektive Lösung für Sie sein.

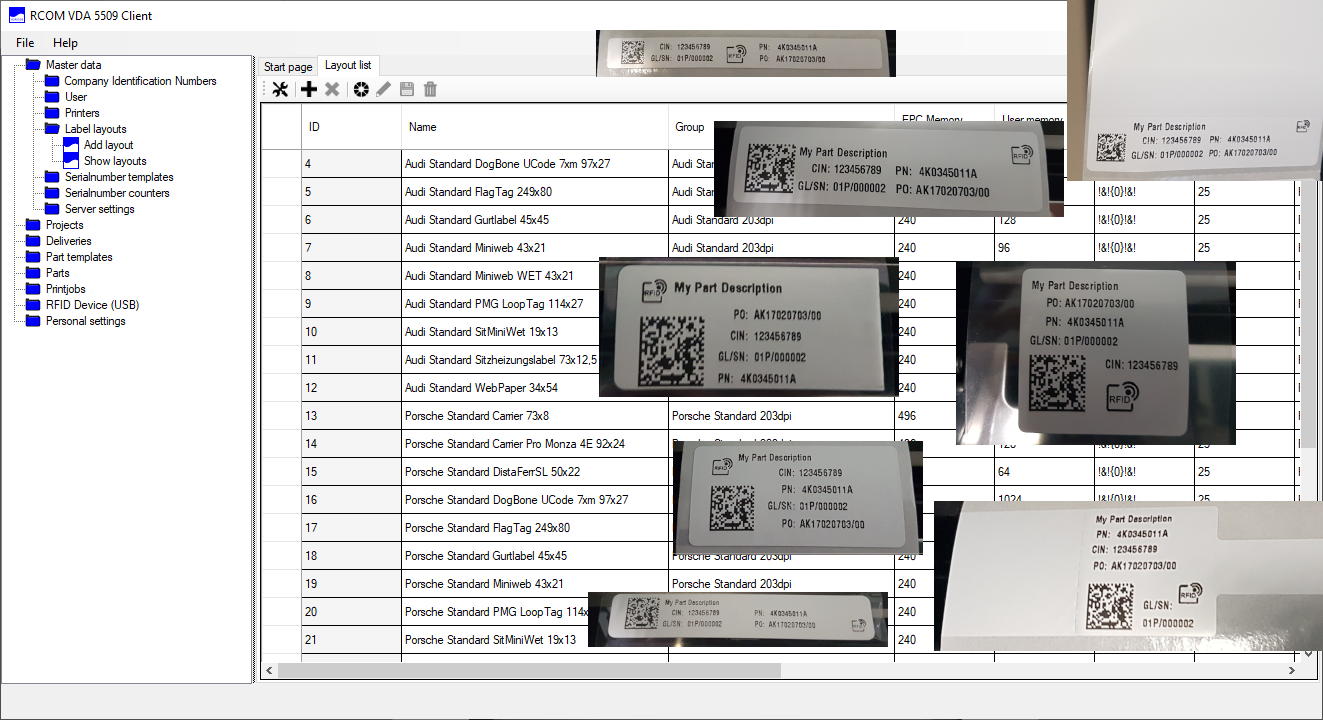

Vordefinierte Layouts

Wir möchten Ihnen die Arbeit soweit wie möglich erleichtern, daher haben wir für alle gängigen Standardformate Layouts je OEM angelegt, die Sie direkt benutzen können. Auch haben wir für die Standarddrucker die RFID Schreibparameter direkt in der Software vorgespeichert, um Ihnen die Kalibrierung zu ersparen. In der Summe sind dies mittlerweile über 100 gespeicherte Etikettenlayouts, auf die Sie komfortabel zurückgreifen können.

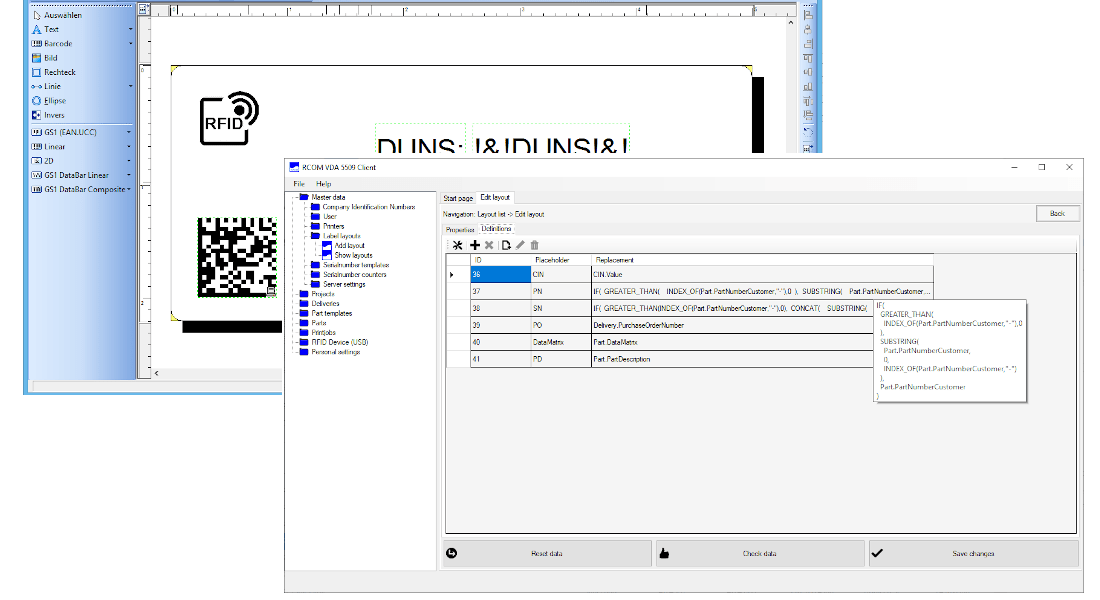

Eigenes Layoutdesign

Wenn Sie die RFID Etiketten nicht nur für Ihren Kunden, sondern auch selbst intern einsetzen möchten, machen zusätzliche Angaben auf dem Etikett oft Sinn. Oder sei es nur das eigene Logo für Corporate Identity. Mit RCOM VDA 5509 müssen Sie nicht zusätzlich Etikettenlayouts kaufen, Sie können diese selbst designen nach Bedarf. Dazu können Sie beliebige ZPL fähige Etikettendesigner Software verwenden (wir verweisen in unserem Manual auf den kostenlosen Zebra Designer 3 Essentials) und diese in die Software integrieren. Für Feldzuweisungen sind alle Datenbankfelder für Projekt-, Lieferung- und Teiledaten verfügbar, inklusive ein Formeleditor, der wie in Excel funktioniert. Und sollten Sie den Aufwand scheuen, können Sie die Dienstleistung der Layouterstellung dennoch von Data Elektronik durchführen lassen.

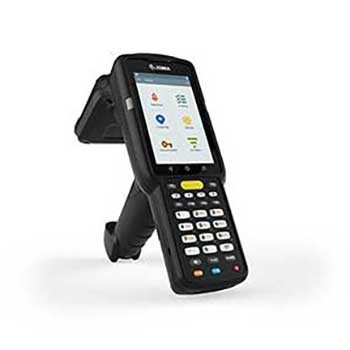

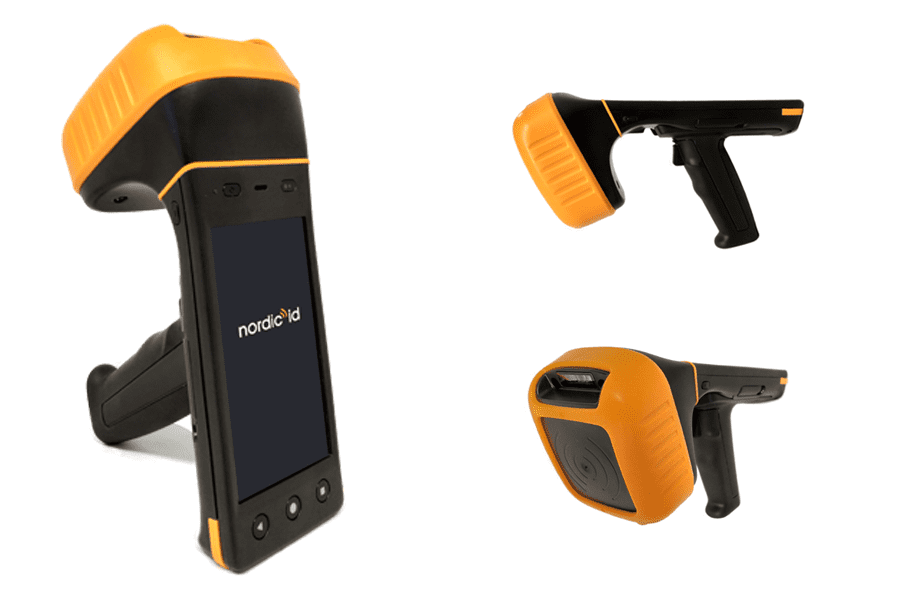

Support mobiler RFID Handhelds

Nach dem Betaggen des Bauteils gibt es oft noch viele Prozessschritte, wo das Auslesen der Tags relevant sein kann. Zum Beispiel bei der Qualitätskontrolle, der Bauteillokalisierung ("Wünschelrute") oder der Verladekontrolle. Hierfür haben wir eine mobile App entwickelt, die Sie auch komplett offline ohne Serveranbindung nutzen können zum Prüfen von Tags - einzeln oder als Pulklesung. Mit WLAN Verbindung zu einem RCOM VDA 5509 Server können Sie zudem Bauteildaten aus der Datenbank zu einem Tag lesen, Pulkleseergebnisse direkt an den Server übertragen und auch einzelne Tags schreiben oder überschreiben.

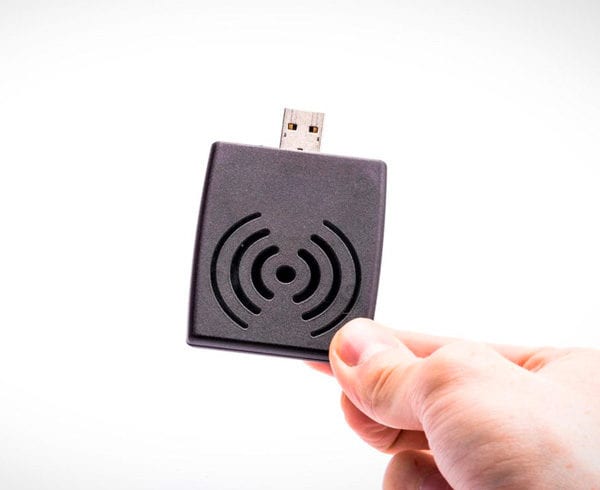

Support von RFID USB Readern

Für den simplen Bedarf in geringer Stückzahl reicht auch ein Mini RFID Reader, der mit USB Kabel am PC angeschlossen ist. Damit können Tags ausgelesen und beschrieben werden. Voraussetzung ist der Anschluss an einen Windows PC mit laufendem RCOM VDA 5509 Client.

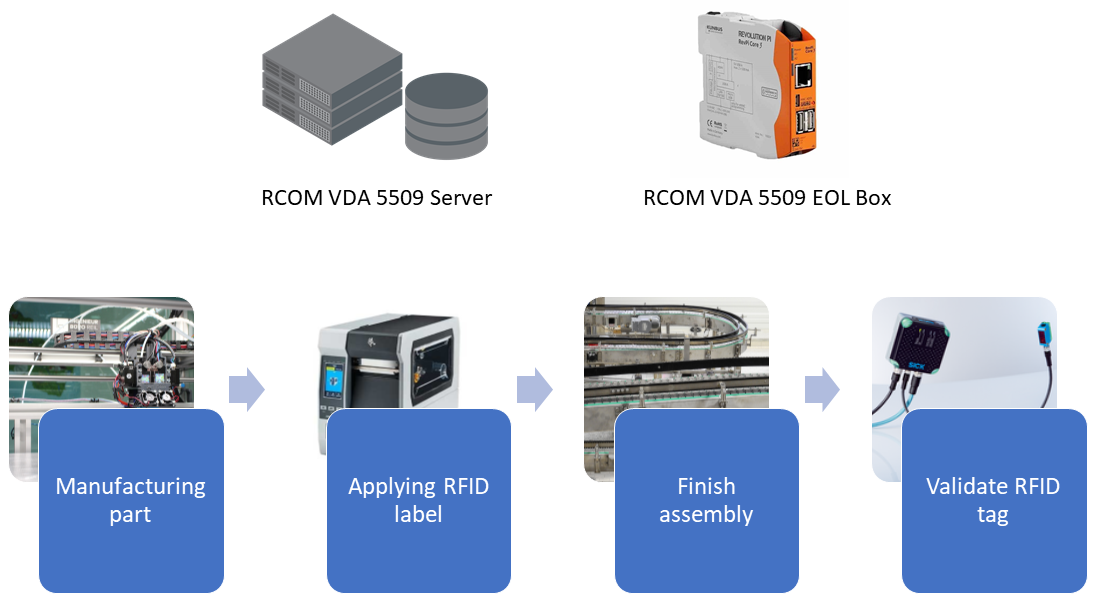

Integrierte End-Of-Line Kontrolle

In der Serienfertigung ist eine End-Of-Line Prüfung wichtig, um Kennzeichnung und RFID Tag zu prüfen. In den meisten Fällen werden die erstellten DMCs (DataMatrix Codes) bereits mit stationären Kamerasystemen vor Auslieferung auf Lesbarkeit geprüft, da der OEM eine garantierte Lesbarkeit erwartet und Qualitätsmängel bei Anlieferung möglichst vermieden werden wollen. Das gleiche trifft nun Zulieferer von BMW, da hier der RFID Einsatz in der Serie besonders vorangetrieben wird. Hierfür haben ein besonderes standardisierte Paket entwickelt, welches folgende Aufgaben für Sie vornehmen kann:

  • Automatisches Auslesen mit RFID Reader/Antenne am Band, getriggert durch Lichtschranke
  • Prüfen des RFID Tags auf Lesbarkeit und Korrektheit der Daten
  • Validierung kann, sofern Druck auch von RCOM VDA 5509 vorgenommen wurde, mit den erzeugten Druckjobs verglichen werden - durch eine Sequentierlogik können "fehlende" Nummern erkannt und weitergemeldet werden
  • Software kann über RCOM VDA 5509 Server gesteuert werden oder im dezentralen Fall für den Einsatz an der Maschine kann eine EOL Box von Data Elektronik (ein Raspberry Pi) verwendet werden
  • Bisherige Druckaufträge aus einer Maschine für BMW können ohne Zusatzprogrammierung in der SPS Steuerung über eine EOL Box zum Drucken, Kodierung und Gegenprüfen direkt verwendet werden

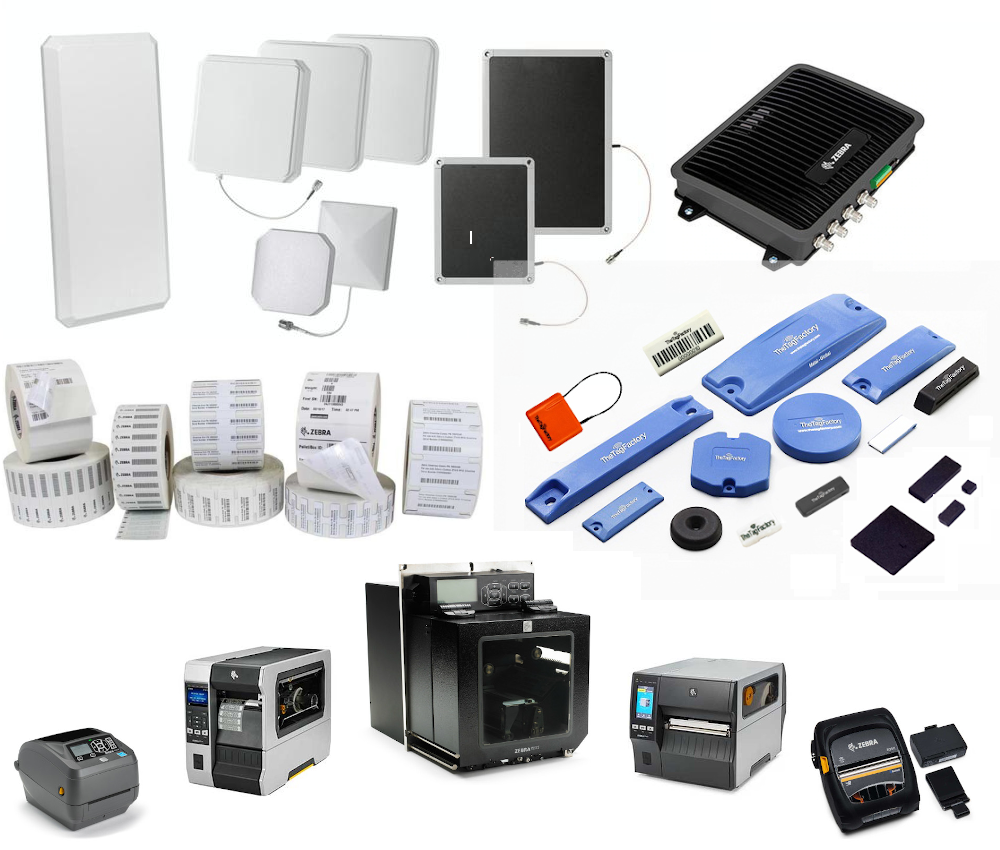

Premium Reseller und Service Partner für RFID Equipment

Sämtliches als Zulieferer erforderliche Equipment wie Verbrauchsmaterialien sind von Data Elektronik lieferbar. Da wir hunderte Zulieferer ständig beliefern, haben wir ein großes Lager für hierfür notwendiges RFID Equipment und Verbrauchsmaterialien errichtet und können Sie somit schnellstmöglich beliefern. Dazu gehören:

  • RFID Drucker und/oder Applikatoren
  • RFID Etiketten mit über 20 verschiedene Labeltypen an gängigen Standardformaten
  • RFID Hard-Tags inkl. High Temperature Anforderungen
  • RFID Handhelds für Pulklesungen und manuelles Lesen/Beschreiben von Tags

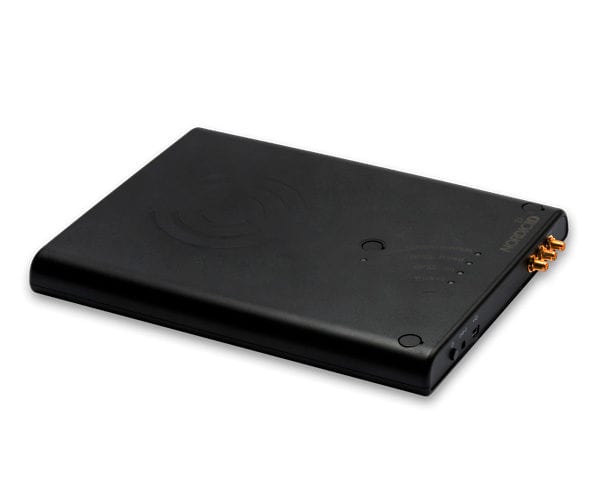

  • RFID Lesegeräte zur automatisierten End-Of-Line Kontrolle
  • RFID USB Reader für Prüfprozesse
  • Passende Farbbänder für Thermotransferdruck
  • Barcodescanner zur DataMatrix Prüfung
